提高电容耐压值的方法[附:大容量无极性电容接法] Options

[猫猫草]

当处理某种程度以上的电压时，电容器的耐压值就成为问题，如果能够买到耐压值高的电容则是没有问题的，如果买不到，或者因价格问题等因素，则必须考虑其它的方法。

此时，在电路上作些改进，即使使用耐压低的电容也没有问题。也可使用多个电容器作为一个电容器来使用，在客观上提高耐压的方法。

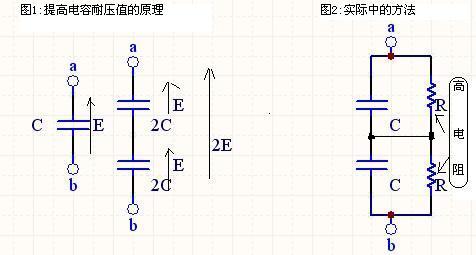

图1是其原理图，要说提高耐压，公是简单地将电容量2倍的电容器进行串联，如设该电容器的耐压为E，2个电容串联则耐压为2E，成为耐压为2倍的电容器。由于将容量2倍的电容进行串联连接，容量仅为原来的1/2。同理，想做成三倍耐压时，原理也是一样。

但是直接照图1那样是不行的。原因是不能保证两个电容器的连接点（c点）的电位是两端电位的一半。两个电容器的绝缘电阻的分散性有很大的变化。

为了防止上述情况的发生，如图2所示，分别在电容器上并联加入高电阻。这样一来，外观上的绝缘电阻等于该高电阻，由于该高电阻取值相同，c点电位可以做成是a和b电位的中点，耐压也如所希望的那样成为2倍。

但是，由此也会引起很大的副作用。外观上的绝缘电阻极大地下降，因此有相当多的用途是不能使用的，实际上采用这种方法的是电源滤波电路。如果是电源滤波电路，如R是高电阻，也可以忽略。还有，必须充分注意电阻的耐压与功耗。

并联电阻的规格确定原则（经验值）：流过电阻的电流，是电容器漏电流的5-10倍（电容器漏电流值在电容器样本上查）。除外，电阻功率要有余量，电阻两端的最大电压要小于电阻制造商规定的额定值。这个方法已经大量应用了几十年，并不是新技术。例如，两只同规格的电解电容反向串联，相当于1只容量为1半的无极性电容，这方法在需要大容量无极性电容时也挺管用。
